Физический износ дугогасительных камер, контактных групп и кинематики приводов ведет к снижению отключающей способности, росту рисков аварийных отказов и увеличению затрат на обслуживание. Полная замена РУ 0,4 кВ и КРУ 6–10 кВ требует капитального строительства, перекладки кабельных трасс и длительного останова объекта. Инженерное решение этой задачи — ретрофит: глубокая поэтапная модернизация коммутационной части и вторичных цепей в существующих габаритах ячеек и панелей.
1. Модернизация выключателей 0,4 кВ: переход на современные воздушные автоматы
В сегменте низкого напряжения (0,4 кВ) на объектах промышленности эксплуатируется значительный парк устаревших автоматических выключателей серий АВМ, А3700, «Электрон» и ранних импортных серий. Их основные эксплуатационные проблемы: выгорание серебросодержащих контактов, нестабильность расцепителей прямого действия и дефицит ремонтных комплектов.
Ретрофит на уровне 0,4 кВ включает:
-
демонтаж устаревших стационарных или втычных аппаратов;
-
установку адаптационных металлоконструкций и переходных медных шинных мостов в существующих отсеках ГРЩ, ЩО-70 и КТП;
-
интеграцию современных воздушных автоматических выключателей в выкатном исполнении с микропроцессорными расцепителями (LSI / LSIG);
-
применение аппаратов с высокой номинальной отключающей способностью (до 50–100 кА) и термомагнитной/электронной селективностью;
-
организацию телеметрии и дистанционного управления (передача параметров тока, напряжения, мощности и аварийных сигналов по Modbus RTU/TCP, Profinet в АСУ ТП).
Применение кассетного (выкатного) исполнения обеспечивает видимый разрыв цепи, безопасность сервиса и оперативную замену аппарата без снятия напряжения со сборных шин.

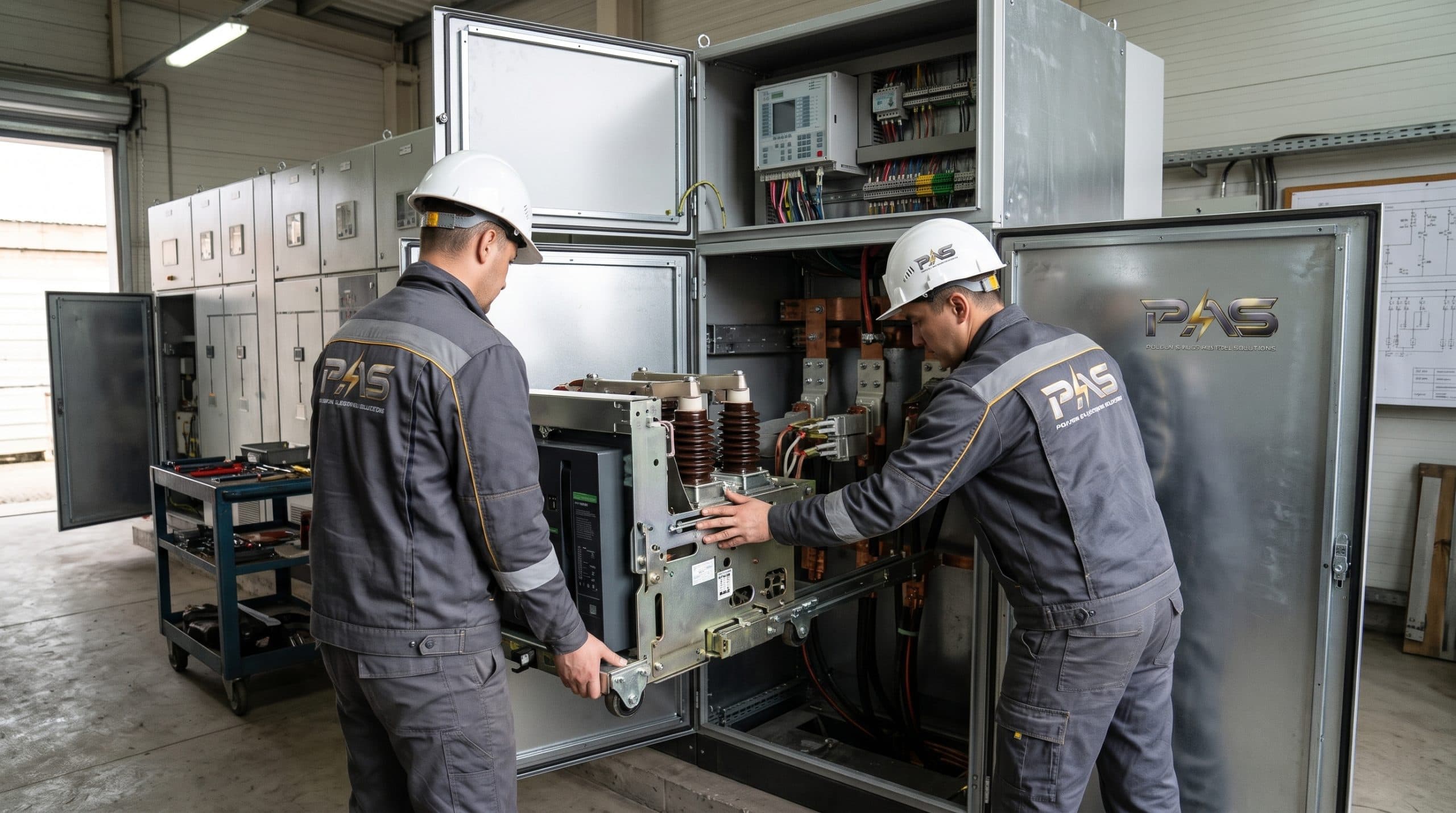

2. Ретрофит ячеек КРУ/КСО 6–10 кВ: вакуумная коммутация и цифровая защита
В среднем классе напряжения модернизации подлежат масляные (ВМП-10, ВК-10, ВМГ-133) и маломасляные выключатели в ячейках типов КРУ (К-XII, К-XXVI, К-37, К-47, К-59) и камерах КСО (КСО-272, КСО-285, КСО-292).
Комплекс работ включает:
-
Замену коммутационного аппарата: установка адаптированных выкатных тележек или стационарных модулей с вакуумными выключателями с электромагнитным или пружинно-моторным приводом. Новые аппараты обладают повышенным коммутационным ресурсом (до 30 000–50 000 циклов ВО без обслуживания вакуумных камер) и стабильной скоростью расхождения контактов при отключении токов КЗ.
-
Модернизацию релейного отсека: замена индукционных и электромеханических реле (РТ-40, РТ-80, РВ-100) на микропроцессорные терминалы РЗА. Это реализует многоступенчатые МТЗ, ТО, ЗНЗ, ЗДЗ, АВР, УРОВ, а также функции осциллографирования аварийных процессов и самодиагностики.
-
Системы безопасности и дуговой защиты: интеграция оптико-волоконных или фототиристорных датчиков дуговой защиты (время локализации дуги внутри отсека — менее 10–15 мс) и восстановление механических и электромагнитных блокировок ячейки.
-
Вторичную коммутацию: замена жгутов цепей управления, сигнализации, телемеханики и оперативного тока, монтаж испытательных блоков и современных клеммных рядов.
3. Аппаратная платформа и совместимость
Выбор комплектующих формируется под проектные требования заказчика без жесткой привязки к единственному бренду:
-
Воздушные выключатели 0,4 кВ: Chint, Schneider Electric, Siemens, ABB, Hyundai.
-
Вакуумные выключатели 6–10 кВ: «Таврида Электрик», Siemens, ABB, а также специализированные адаптационные комплекты заводского изготовления.
-
Микропроцессорные блоки РЗА: Schneider Electric, ABB, Siemens, ЧЭАЗ, Сириус, с поддержкой интеграции по протоколам МЭК 60870-5-104 и МЭК 61850.
4. Технико-экономические преимущества
-
Сокращение бюджета на 40–60%: сохраняются строительные конструкции здания ЗРУ/КТП, силовая кабельная ошиновка, кабельные каналы и несущие корпуса распредустройств.
-
Минимальное время простоя: модернизация выполняется по секциям или поячеечно в рамках технологических окон без длительного обесточивания потребителей 1-й и 2-й категорий.
-
Экологическая и пожарная безопасность: полный отказ от трансформаторного масла в коммутационных аппаратах исключает риски выброса масла и возгорания при аварийных отключениях.
-
Интеграция в цифровые сети: перевод распределительного устройства на уровень телемеханики с возможностью интеграции в единую диспетчерскую систему предприятия.
Инженерный подход PAS Group
ТОО «Power & Automation Solutions» реализует проекты ретрофита распределительных устройств 0,4 и 6–10 кВ на промышленных, нефтегазовых и энергетических объектах Республики Казахстан:
-
Предпроектное обследование: аудит состояния металлоконструкций, контактных соединений сборных шин и проверка фактических токов КЗ на термическую и электродинамическую стойкость.
-
Разработка рабочей документации, схем вторичной коммутации и карт уставок релейной защиты.
-
Поставка специализированных комплектов ретрофита, выкатных элементов и терминалов РЗА.
-
Монтажные и шефмонтажные работы, наладка механических блокировок и вспомогательных контактов.
-
Комплексные пусконаладочные испытания высоковольтной лабораторией (проверка времени включения/отключения, сопротивления переходных контактов, изоляции и прогрузка расцепителей и защит) с выдачей технических протоколов.
Для предварительной оценки проекта ретрофита направьте типы ячеек/шкафов, однолинейную схему и параметры установленных коммутационных аппаратов по контактам, указанным на сайте компании.
