Узлы коммерческого и оперативного учета нефти (СИКН) в Республике Казахстан: состав, этапы реализации и метрологические требования

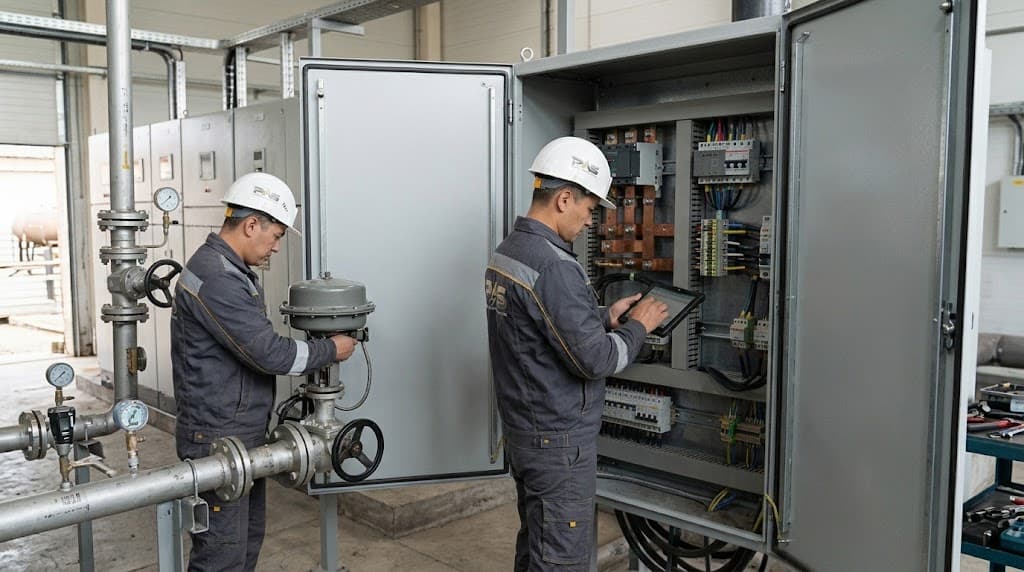

Коммерческий учет сырой и товарной нефти представляет собой сложную измерительную систему, от точности и надежности которой напрямую зависят финансовые взаиморасчеты между недропользователями, транспортирующими компаниями и перерабатывающими предприятиями. Ввиду высоких требований к точности измерений, создание и эксплуатация систем измерений количества и показателей качества нефти (СИКН) строго регламентируются нормативно-технической базой и законодательством Республики Казахстан.

1. Нормативно-правовая и техническая база Республики Казахстан

Проектирование, строительство и ввод в эксплуатацию СИКН на территории РК осуществляются в строгом соответствии с действующим законодательством и нормативно-техническими документами:

• Закон РК «Об обеспечении единства измерений»;

• Закон РК «О недрах и недропользовании» (в части требований к учету добычи и оборота нефти);

• СТ РК 2.158 «ГСИ РК. Системы измерений количества и показателей качества нефти. Общие требования»;

• СТ РК 2.4 «ГСИ РК. Порядок проведения поверки средств измерений»;

• СТ РК 2.30 «ГСИ РК. Порядок проведения метрологической аттестации методик выполнения измерений»;

• Правила учета сырой нефти и газового конденсата, утверждаемые уполномоченным органом в области углеводородов.

2. Назначение и состав СИКН

СИКН предназначена для непрерывного автоматического измерения массы (или объема) нефти, определения ее качественных показателей и автоматизированного сбора, обработки и регистрации результатов измерений.

Типовой комплекс СИКН включает следующие технологические блоки и системы:

• Блок фильтров (БФ): предназначен для предварительной очистки измеряемого потока от механических примесей, защиты измерительного оборудования от износа и повреждений.

• Блок измерительных линий (БИЛ): состоит из нескольких измерительных линий (рабочих, резервной и, при необходимости, контрольной). На каждой линии устанавливаются запорная арматура, сетчатые фильтры, струевыпрямители или прямые участки для стабилизации потока, а также преобразователи расхода (кориолисовые массовые или турбинные/ультразвуковые объемные). Использование массового (кориолисового) метода измерения является приоритетным, так как позволяет напрямую определять массу брутто нефти без пересчета через плотность.

• Блок измерений показателей качества нефти (БИК): служит для непрерывного или периодического отбора пробы и измерения плотности, влагосодержания (обводненности), вязкости, давления, температуры, а также для автоматического и ручного отбора представительных проб для лабораторного анализа (определение содержания солей, механических примесей и давления насыщенных паров).

• Поверочная установка (ПУ): стационарная (поршневая или компакт-прувер) либо узел подключения передвижной поверочной установки. Необходима для проведения периодической поверки и контроля метрологических характеристик рабочих преобразователей расхода на месте эксплуатации без демонтажа.

• Блок регулирования давления и расхода (БР): обеспечивает поддержание требуемого режима работы системы, предотвращает вскипание нефти и регулирует распределение потоков.

• Система обработки информации (СОИ): «сердце» СИКН. Состоит из шкафов измерительно-вычислительных комплексов (ИВК), программируемых логических контроллеров (ПЛК), автоматизированных рабочих мест (АРМ) оператора со специализированным ПО (SCADA-системами) и резервного электроснабжения. СОИ обеспечивает вычисление массы нетто нефти (вычитая балласт: воду, соль, мехпримеси), архивирование данных, формирование отчетов и передачу данных в информационные системы верхнего уровня.

3. Этапы реализации проекта СИКН

Создание надежной измерительной системы — это поэтапный процесс, требующий комплексного подхода:

1. Сбор исходных данных и предпроектное обследование: определение физико-химических свойств нефти (обводненность, вязкость, плотность), диапазонов расхода, рабочего давления и температуры.

2. Проектирование и разработка КД: включает технологическую, электрическую, архитектурно-строительную части, автоматизацию, а также раздел метрологического обеспечения (расчет погрешности, выбор методов измерений). Проектная документация подлежит обязательному согласованию с причастными государственными органами и верификации на соответствие стандартам ГСИ РК.

3. Комплектация и изготовление (блочно-модульное исполнение): сборка технологических блоков на рамных основаниях или в укрытиях (блок-боксах) в заводских условиях, что гарантирует высокое качество сварных соединений и монтажа КИПиА.

4. Строительно-монтажные и пусконаладочные работы (СМР и ПНР): интеграция СИКН в существующую или строящуюся инфраструктуру объекта, прокладка кабельных эстакад, подключение к технологическим трубопроводам, настройка программного обеспечения ИВК и SCADA.

5. Метрологическое сопровождение и ввод в эксплуатацию:

   • Проведение испытаний КИПиА и измерительных систем для внесения в Реестр государственной системы обеспечения единства измерений (ГСИ) РК (при необходимости);

   • Первичная поверка всех средств измерений (датчиков, расходомеров, вычислителей);

   • Разработка и метрологическая аттестация методики выполнения измерений (МВИ) для конкретного узла учета;

   • Опытно-промышленная эксплуатация и комиссионный ввод в промышленную эксплуатацию с участием представителей заказчика, транспортирующей организации и метрологических служб.

4. Значение метрологической точности

Поскольку СИКН является средством коммерческого расчета, к ней предъявляются жесткие требования по предельно допускаемой погрешности измерений массы брутто и нетто нефти (СТ РК 2.158). Соблюдение метрологических норм — залог легитимности коммерческих операций. Ошибки при монтаже (например, несоблюдение длин прямых участков) или несвоевременное обслуживание БИК могут привести к недопустимым погрешностям и финансовым спорам.

Комплексный инжиниринг от PAS Group

ТОО «Power & Automation Solutions» осуществляет проектирование, изготовление, модернизацию и ввод в эксплуатацию систем измерений количества и показателей качества нефти (СИКН) под ключ.

Мы обеспечиваем:

• Разработку проектно-сметной и рабочей документации с соблюдением всех отраслевых СНиП, ГОСТ и СТ РК;

• Блочно-модульное изготовление СИКН на собственной производственной базе, включая БИЛ, БИК, БФ и укрытия;

• Комплектацию измерительным оборудованием, запорно-регулирующей арматурой и системами фильтрации от ведущих мировых и казахстанских производителей, внесенными в Реестр ГСИ РК;

• Разработку и сборку систем обработки информации (СОИ) на базе надежных вычислителей расхода и ПЛК;

• Монтажные, шефмонтажные и пусконаладочные работы на объекте;

• Полное метрологическое сопровождение: поверка, калибровка, разработка и аттестация МВИ, сопровождение при вводе в эксплуатацию.

Для получения технико-коммерческого предложения направьте опросный лист, технологическую схему и характеристики измеряемой среды по контактам, указанным на сайте компании.
